کاپلاک و واشر دیسک سرامیکی

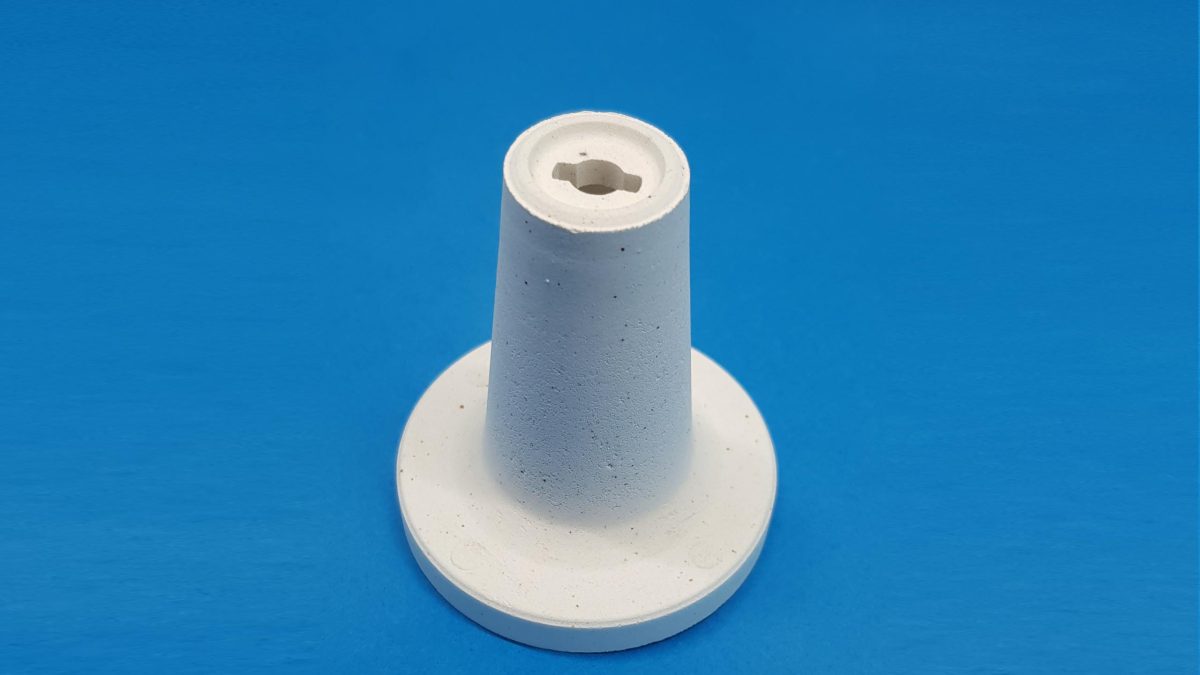

کاپلاک سرامیکی

کاپلاک سرامیکی یک قطعه سرامیکی صنعتی می باشد که جهت نصب ونگهداری پتو های عایق از جنس الیاف سرامیکی به دیواره های جانبی و سقف کورها استفاده می گردد .

این قطعه در شرکت سرامیک صنعت رباط با تحمل دیرگدازی تا دمای ۱۳۵۰ درجه در ۳ نوع ذیل تولید می گردد .

۱ – نوع اول با آلومینای ۴۸ تا ۵۳ %

۲- نوع دوم با آلومینای ۶۰ تا ۶۵ %

۳ – نوع سوم با آلومینای ۷۰ تا ۷۵ %

قطعه کاپلاک سرامیکی  در چند سایز مختلف تولید می گردد متداول ترین ساز ارتفاعی این قطعه ۵ سانتیمتر می باشد اما طول های کوتاه تر و بلند تر نیز دارند که بسته به محل نصب عایق استفاده می گردد .

نحوه نصب کاپلاک سرامیکی

این قطعه به دو شکل قابل نصب می باشد . حالت اول بصورت استقرار یک مهره از جنس فولاد نسوز و ترجیجاً اینکونل در داخل جداره داخلی کاپلاک سرامیکی می باشد که توسط یک آنکر میله ای رزوه شده از جنس فولاد نسوز متصل می گردد .

نحوه دوم نصب به صورت چرخش قعطه کاپلاک در داخل یک آنکر میله ای نک دار ازجنس فولاد نسوز می باشد .

برخی از قطعات کاپلاک سرامیکی به گونه ای طراحی وتولید شده اند که به هر دو روش قابل استفاده می باشند . اما در برخی از قطعات تنها به یکی از این دو روش قابل نصب می باشند .

کاپلاک سرامیکی تولیدی شرکت سرامیک صنعت رباط قادر به نصب با هر دو روش معرفی شده می باشند .

مشخصات شیمیایی قطعات مذکور به شرح ذیل می باشد .

آنالیز شیمیایی کاپلاک سرامیکی با آلومینای ۷۰ تا ۷۵ درصد

آنالیز شیمیایی کاپلاک سرامیکی با آلومینای ۶۰ تا ۶۵ درصد

آنالیز شیمیایی کاپلاک سرامیکی با آلومینای ۴۸ تا ۵۳ درصد

 درپوش ( کورکن ) سرامیکی

قطعه  درپوش ( کورکن ) سرامیکی یک قطعه رزوه دار سرامیکی می باشد  در انتهای قطعه کاپلاک سرامیکی  بسته می شود و در دونوع ذیل قابل ارائه می باشد .

۱ – نوع اول با آلومینای ۴۸ تا ۵۳ %

۲ – نوع دوم با آلومینای ۶۰ تا ۶۵ %

استفاده از این قطعه باعث جلوگیری از اکسید شدن ، تردی و شکسته شدن آنکر و در نتیجه افزایش طول عمر آن در کارکرد بلند مدت می شود .

واشردیسک سرامیکی

قطعه واشردیسک سرامیکی به عنوان یک قطعه مکمل جهت نصب کاپلاک سرامیکی  به ویژه در سقف کوره مورد استفاده قرار می گیرد .

این قطعه دارای قطر خارجی حدوداً ۱۰ سانتیمتر می باشد و با سطح گسترده ایی که ایجاد می کند باعث تحمل وزن بسیار بیشتر توسط کاپلاک سرامیکی  می گردد و از شکستگی لبه های کاپلاک سرامیکی  در اثر فشار پتوی سرامیکی ممانعت می کند .

قطعه واشردیسک سرامیکی در دو نوع چاکدار ( شیار دار ) و بدون چاک ( بدون شیار ) قابل ارائه می باشد .

شایان ذکر است بدنه های واشردیسک سرامیکی شرکت سرامیک صنعت رباط در سه نوع و دقیقا مانند جنس بدنه های کاپلاک سرامیکی تولید می‌گردد .
